Yüksek Gerilim Sf6 Devre Kesici

Youbian, yüksek gerilim SF6 devre kesiciler için SF6 gazının şu anda en iyi yalıtım malzemesi olduğuna inanıyor. Devre kesicilerde SF6 gazı nasıl çalışır? Devre kesicilerin elektriksel testi neden bu kadar önemlidir? SF6 gazlı devre kesicileri çalıştırırken SF6 gazının taşınmasına yönelik önlemler nelerdir? Tüm bu konular hakkında bilgi edinmek ve daha fazla bilgi edinmek için lütfen okumaya devam edin.

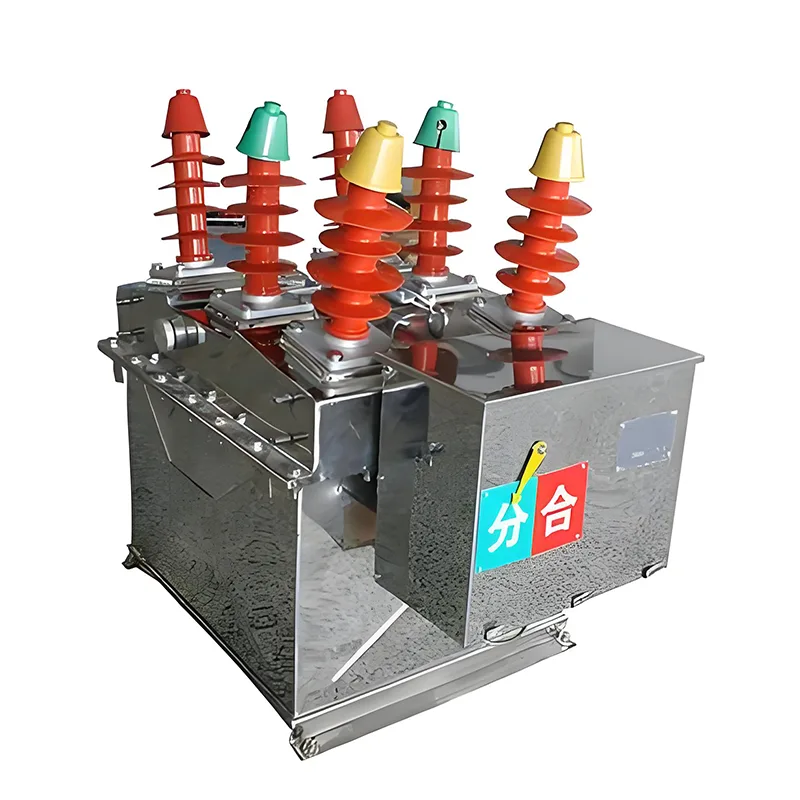

Youbian dayanıklı yüksek gerilim SF6 devre kesici, nominal akımı, arıza akımını veya dönüşüm hatlarını bölmenin yanı sıra iletim ve dağıtım sistemlerini korumak, kontrol etmek ve işletmek için kullanılan üç kutuplu/tek kutuplu AC 50Hz/60Hz dış mekan yüksek gerilim iletim ekipmanıdır. Açma, kapama ve hızlı otomatik tekrar kapama işlemlerini gerçekleştirebilir. Bu devre kesici en son tasarım ilkelerini benimser ve basit yapı, küçük boyut, düşük güç tüketimi, düşük çalışma enerji tüketimi, yüksek güvenilirlik, kolay kurulum ve düşük gürültü özelliklerine sahiptir. Firmamızın geliştirdiği yeni nesil yüksek gerilim SF6 devre kesicidir.

Kullanım ortamı

1. Çevre sıcaklığı: -40 °C ile+50°C arası

2. Ortam havasının günlük ortalama bağıl nemi ≤ %95, ortalama ≤ %90

3. Rüzgar basıncı: ≤ 700Pa

4. Yükseklik: ≤ 3000m

5. Deprem şiddeti: 9 dereceyi geçmeyecek.

6. Hava kirliliği seviyesi: Seviye III.

yapı

Yüksek voltajlı SF6 devre kesici, kendi kendini kesme prensibini benimser, basınç silindirinin çapını ve ağırlığını önemli ölçüde azaltır, çalışma gücünü düşürür ve yayla çalışan bir mekanizmanın kurulumunu gerçeğe dönüştürür. Üç adet tek kutuplu devre kesici, tek bir kutupta çalıştırılabilen veya üç kutuplu elektrik bağlantısı sağlayabilen, üç braketten oluşan bir yay mekanizması üzerine monte edilir. Yay mekanizması braketin yan tarafına monte edilmiştir ve elektrik kontrol sistemi gövdenin içine yerleştirilmiştir. Gövdenin üst kısmı tek kesicili tek kutuplu devre kesici, orta direk seramik gövde, alt kısmı ise sızdırmazlık elemanı, kırma yayı ve tampondan oluşmaktadır.

SSS

SF6 gazının kullanım alanları nelerdir?

SF6 gazı orta ve yüksek gerilim iletim ve dağıtım sistemlerinde elektrik ve ısı yalıtım malzemesi olarak yaygın olarak kullanılmaktadır.

Bunlar şunları içerir:

devre kesici

cihazı değiştir

Güç, gerilim ve akım transformatörleri

Gaz yalıtımlı devre

kapasitör

SF6 neden devre kesiciler ve şalt cihazları için tercih edilen yalıtkandır?

SF6, devre bağlandığında veya bağlantısı kesildiğinde oluşan arkı etkili bir şekilde söndürebilir. Ayrıca, özellikle yüksek sıcaklıklarda çok yüksek termal iletkenliğe sahiptir, bu da onu ısı dağıtımında hava, nitrojen veya diğer dielektriklerden daha etkili kılar.
