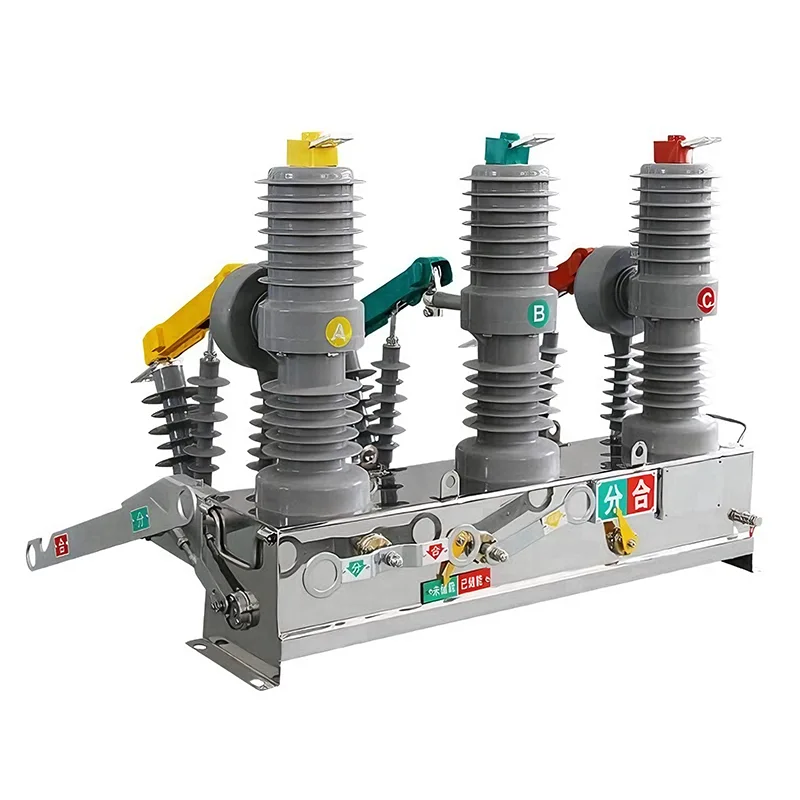

11 KV Vakumlu Devre Kesici

Youbian'da tasarımımız, 11 kV güç şebekesinin performans gereksinimlerini kapsamlı bir şekilde kapsayan ve optimize eden 11 kV Vakumlu Devre Kesicinin 12 kV nominal standardına odaklanmıştır. Eski teknolojilerin aksine, bu devre kesiciler arkları söndürmek için yüksek vakumlu bir ortama dayanır, böylece güç şebekesini stabilize eder ve personel güvenliğini sağlar.

Temel vakum teknolojisini anlayın

11 Kv Vakumlu Devre Kesicideki "vakum", vakum arkı söndürme odasının (genellikle vakum şişesi olarak anılır) içindeki ortamı ifade eder. Bu sistemin çekirdeğidir. Hava veya yağa kıyasla üstün dielektrik dayanımı (yalıtım yeteneği) nedeniyle vakum, daha küçük temas boşluklarına ulaşabilir ve yüksek voltajlara dayanabilir.

11 Kv Vakumlu Devre Kesicimiz çalışırken, kalıcı olarak kapatılmış vakum odasının içinde kontak ayrımı meydana gelir. Gaz moleküllerinin bulunmaması nedeniyle arkı koruyacak neredeyse hiçbir şey yoktur, böylece hızlı arıza izolasyonu sağlanır.

Ark söndürmede vakum ark söndürme odasının rolü

Ekipmanımızın ark söndürme işlemi hassas ve anlıktır. İşte çalışma prensibini hayata geçirecek tasarımımız:

1. Kontak ayırma: Bir arıza tespit edildiğinde kontaklar ayrılır.

2. Metal buhar arkı: Temas malzemesindeki metal buharından dolayı kısa süreliğine bir ark oluşacaktır.

3. Hızlı difüzyon: Vakum ortamından dolayı metal buharı çok hızlı bir şekilde genişleyecek ve yayılacaktır.

4. Sıfır geçiş devre kesici: Akım ilk kez sıfırı geçtiğinde, dielektrik dayanımın, voltajın yükselip arkı yeniden ateşlediği hızdan daha hızlı iyileşme hızı nedeniyle ark söner.

Vakum devre kesicileri ile geleneksel petrol/gaz devre kesicileri arasındaki fark

Eski moda petrol veya gaz devre kesicileriyle ilgili çevre ve bakım sorumluluklarını ortadan kaldırdığı için vakum teknolojisine geçmeyi savunuyoruz. Aşağıda çevre dostu devre kesicilerin modern altyapı için neden daha iyi bir seçim olduğu karşılaştırılmaktadır.

Vakumlu Devre Kesici (VCB) Yağlı/Havalı Devre Kesici

Ark söndürme yeteneği: orta/yüksek vakumlu (kapalı) yağ veya basınçlı hava

Bakım: Çok nadir (ömür boyu sızdırmazlık) yüksek (yağ değişimi, kontakların temizlenmesi)

Yangın riski: Yok (yağ yok ve SF6 yok) Yüksek (yağ yanıcı)

Hizmet ömrü: Uzun (20-30 yıl) Kısa (kullanıldıkça eskime)

Boyut: Kompakt modüler/hantal

Çevresel Etki: Çevre Koruma/Yağ Sızıntısı veya SF6 Emisyonları Riski

Vakum teknolojisini benimseyen 11 Kv Vakumlu Devre Kesicimiz yalnızca daha güvenli olmakla kalmaz, aynı zamanda ekipmanın tüm yaşam döngüsü boyunca işletme maliyetlerini de önemli ölçüde azaltır.

Nominal gerilim ve akım parametreleri

Bu cihazlar 11kV güç kaynağı ağında konuşlandırılmış olsa da, 11kV Vakumlu Devre Kesicinin nominal voltajı, gerekli güvenlik marjını sağlamak için 12kV'dur. Nominal sürekli akım, bir devre kesicinin normal çalışma sırasında dayanabileceği yük kapasitesini belirler. Özel yük gereksinimlerini karşılamak için esnek konfigürasyonlar sunuyoruz:

Nominal akım 630A: standart dağıtım besleyicileri ve küçük endüstriyel yükler için uygundur.

1250A - 1600A: Ana giriş hatları ve ağır sanayi makineleri için özel olarak tasarlanmıştır.

Özelleştirme: Belirli şalt donanımı konfigürasyonlarına bağlı olarak daha yüksek nominal değerler sağlanabilir.

Kısa devre kesme kapasitesi ve uyumluluğu

Arızaların güvenli bir şekilde ayrılması, herhangi bir vakumlu devre kesicinin en kritik işlevidir. 11 Kv Vakumlu Devre Kesicimiz 20kA ila 31,5kA arasında kısa devre kesme kapasitesine sahiptir ve aşağı yöndeki ekipmanlara zarar vermeden büyük arıza akımlarını anında temizleme olanağı sağlar.

Küresel üretim standartlarına sıkı sıkıya bağlıyız. Her ünite, dalgıçlar arasında performansta tutarlılık sağlayan IEC 62271-100 standardına uygun bir vakum devre kesici (VCB) ile donatılmıştır.
