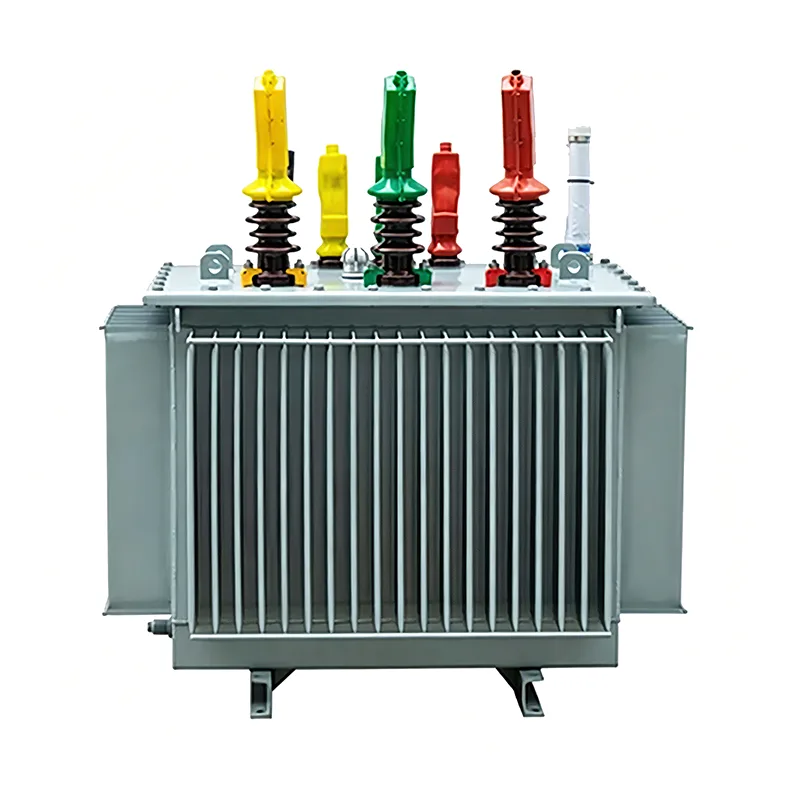

2 Mva Düşürücü Güç Trafosu

Youbian'ın dayanıklı 2 MVA kademeli güç transformatörü, iç mekan, dış mekan ve kamusal alanlar için güçlü, istikrarlı ve güvenli güç dağıtımı sağlar. Düşük işletme maliyeti, düşük ısı üretimi ve düşük sahip olma maliyeti, onu birçok uygulamanın ve işletmenin tercihi haline getiriyor. Kapalı tasarım, koruyucu çitlere ihtiyaç duymadan beton bir taban üzerine kurulmasına olanak tanır.

2 megavolt amperlik düşürücü transformatör için kurulum gereksinimleri:

(1) 2 MVA düşürücü güç transformatörünün tüm bileşenleri ve gövdeleri güvenli bir şekilde sabitlenmelidir.

(2) Elektrik bağlantıları iyi durumda olmalıdır; Alüminyum iletkenler ile transformatörler arasındaki bağlantıda bakır alüminyum geçiş bağlantıları kullanılmalıdır.

(3) 2 MVA'lık bir düşürücü güç transformatörü tipik olarak alçak gerilim sargısının nötr noktası, mahfaza ve valf tipi paratoner tarafından paylaşılır. Topraklama güvenilir olmalı ve topraklama kablosunun bağlantısı kesilebilen bir bağlantı noktası bulunmalıdır.

(4) Transformatörün patlamaya dayanıklı egzoz deliğinin önünde yanıcı madde bulunmamalıdır.

(5) Yeraltı trafo odasının kapıları, trafo odası ile dağıtım ekipman odası arasındaki kapılar ve trafo odaları arasındaki kapılar yanmaz kapı olmalıdır.

(6) Konutlarda tesis edilen yağlı transformatörlerin tek başına kapasitesi 400 kVA'yı geçemez.

(7) 2 MVA güç düşürücü transformatörün kabuğundan kapıya olan mesafe 1 metreden az olmamalı ve duvara olan mesafe 0,8 metreden (veya bir çalıştırma anahtarıyla donatıldığında 1,2 metreden) az olmamalıdır.

(8) Doğal havalandırma kullanıldığında trafo odasının zemini dış zeminden 1,1 metre daha yüksek olmalıdır.

(9) Kapasitesi 315 kVA'yı geçmeyen dış mekan indirici transformatörler direklere, kapasitesi 315 kVA'yı aşan transformatörler ise platformlara monte edilmelidir. Hem birincil hem de ikincil kablolarda yalıtımlı kablolar kullanılmalıdır. Direk tipi transformatörün alt kısmı yerden en az 2,5 metre yüksekte olmalı ve açıktaki teller yerden en az 3,5 metre yüksekte olmalıdır. Transformatör platformunun yüksekliği genel olarak 0,5 metreden az olmamalı, mahfazanın yüksekliği 1,7 metreden az olmamalı, transformatör mahfazası ile mahfaza arasındaki mesafe 1 metreden az olmamalı ve transformatör çalışma yüzeyi ile mahfaza arasındaki mesafe 2 metreden az olmamalıdır.

(10) "Durun, Yüksek Gerilim Tehlikesi!" açıkça belirtilmelidir. 2 MVA düşürücü güç trafo odasının kapıları ve muhafazaları üzerindeki işaretler.

Uygulama kapsamı

Genel amaçlı, endüstriyel tesisler, elektrik odaları, bodrumlar, üretim tesisleri, çelik fabrikaları, açık deniz platformları, ticari tesisler, askeri tesisler, işleme tesisleri, güç dağıtım sistemleri, kamu tesisleri, halka açık yerler vb.
