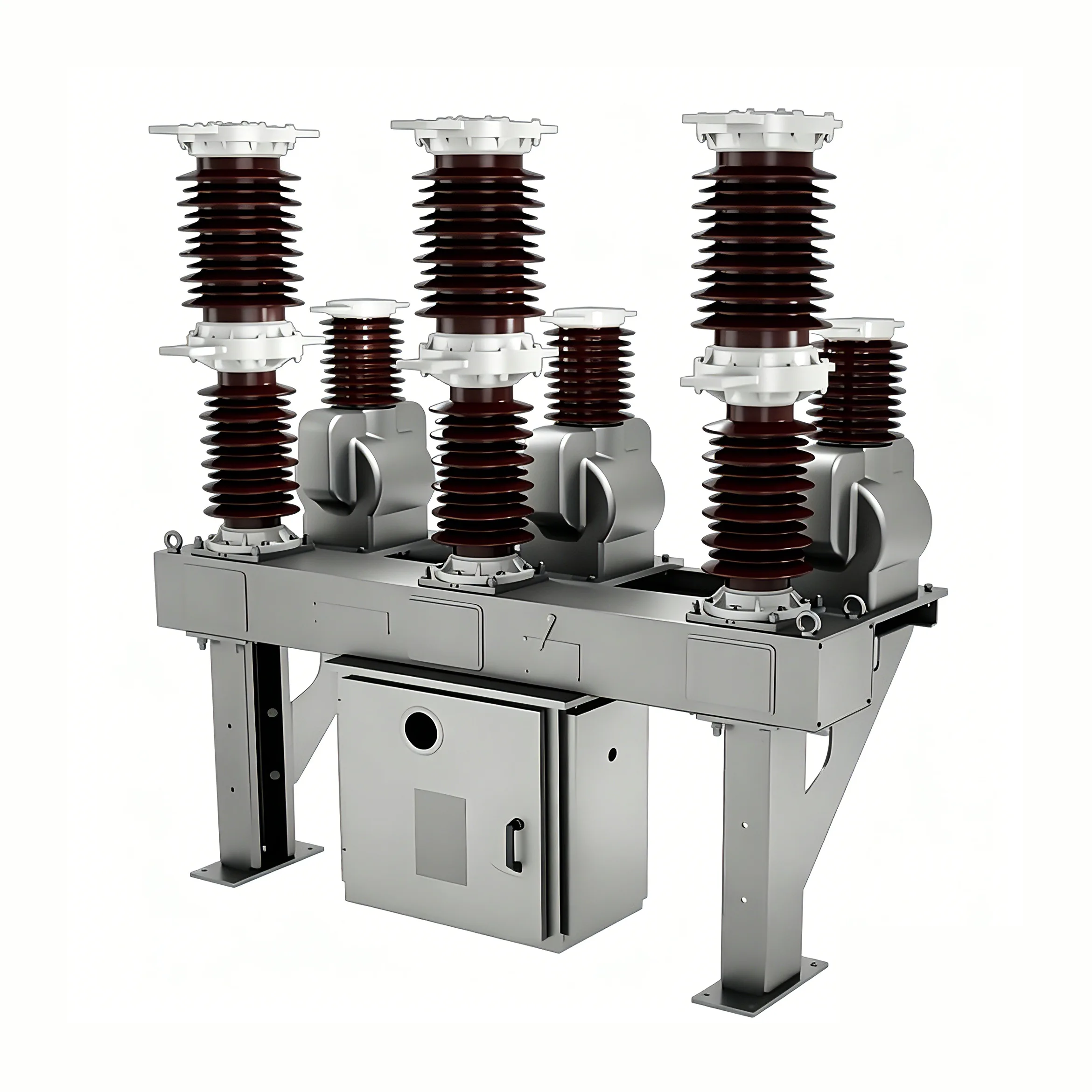

40.5kv Anahtar Tekrar Kapatıcı

40.5kv anahtar kesici (bundan böyle "devre kesici" olarak anılacaktır), Youbian tarafından ileri yabancı teknolojiyi tanıtarak ve bunu Çin'in enerji endüstrisinin özellikleriyle birleştirerek geliştirilen yeni nesil dış mekan vakumlu devre kesicidir. Esas olarak kentsel ve kırsal elektrik şebekelerinde 10-35kV'luk dış mekan dağıtım sistemleri için kullanılır. Yük akımı, aşırı yük akımı ve kısa devre akımının uygulanmasıyla birleştirildiğinde diğer benzer durumlarda da kullanılabilir.

çalışma ortamı

Çevre sıcaklığı: -40 °C ile 85°C arası

Günlük sıcaklık farkı: 25 OC

Yükseklik: ≤ 2000m

Rüzgar hızı 35 m/s'yi aşmayan

Normal yoğunlukta titreşim yok

Güçlü aşındırıcı gazlar veya ortamlar (asitler, alkaliler, çamur vb.)

Kirlilik düzeyi: IV

Şarj sıcaklığı: -40°C ile 85°C arası

Özellikler

40.5kv anahtar tekrar kapatıcı, ANSI/IEC standartlarına uygun, manyetik aktüatör, açma/kapama cihazı (RCWE tipi ACR'de manuel kapatma cihazı yoktur), 3 akım sensörü, 3'e kadar voltaj sensörü ve koruma eğrisi (programlanabilir), koordinasyon mantığı (programlanabilir), programlanabilir iletişim protokolü, PC yazılımı, APP kontrol aracı vb. gibi daha fazla fonksiyonla donatılmış ve RWK352 kontrol cihazını kullanan gelişmiş bir tasarım ürünüdür.

40,5kv anahtarlı tekrar kapatıcı, silikon kauçukla kaplanmış, katı yalıtımlı bir tekrar kapatıcıdır ve SF6 gaz yalıtımı kullanmaz. Bu tekrar kapamalı kesici, 42kV seviyesine (BIL200kV) kadar olan sistemler için uygun, yüksek kaçak mesafesine ve daha yüksek yalıtım seviyesine sahiptir.

40,5kV anahtar tekrar kapatıcı, 40,5kV nominal gerilime sahip üç fazlı AC 50/60Hz için tasarlanmıştır ve dış mekan yüksek voltajlı anahtarlama donanımı için uygundur. Esas olarak kentsel ve kırsal elektrik şebekelerinde, trafo merkezlerinde ve endüstriyel ve madencilik işletmelerinin dağıtım sistemlerinde yük akımını, aşırı yük akımını ve kısa devre akımını kesmek için kullanılır. Vakumlu devre kesicilerin özel performansı nedeniyle, sık çalıştırma ve yağsız modifikasyon gerektiren uygulamalar için özellikle uygundur.

Bu devre kesici modeli, tek fazlı arızaların üç fazlı kısa devreye neden olmayacağından emin olmak için üç fazlı ayrılmış kutup yapısını benimser. Vakum arklı söndürme odası, her fazın yalıtım manşonlarının içine yerleştirilmiştir ve yoğuşmadan kaynaklanan kısa devre arızası riskini ortadan kaldırır. 40.5kv şalter kesicinin dış yalıtımı, mükemmel hidrofobiklik ve kirlenme önleme performansına sahip ithal dış mekan epoksi reçinesi veya silikon kauçuk malzemeden yapılmıştır ve bu da onu yüksek hava koşullarına dayanıklılık gereksinimleri ve zorlu çalışma koşulları olan dış ortamlara uygun hale getirir. Devre kesici kompakt bir genel yapıya sahiptir, küçük bir alan kaplar, hafiftir ve kurulumu kolaydır. Kutunun içi trafo yağı ile doldurulmuştur ancak yağsız dönüşüm ve çevre koruma gereksinimlerini karşılayan kükürt hekzaflorür gazı içermez.

Ürün standartları

Bu devre kesici aşağıdaki standartlara uygundur: GB1984: Yüksek gerilim devre kesicileri; GB/T11022: Yüksek Gerilim Anahtarlama Donanımı ve Kontrol Ekipmanı için Genel Teknik Gereksinimler; JB3855:3.6~40.5kV Dış Mekan AC Yüksek Gerilim Vakumlu Devre Kesici DL/T403:12~40. 5kV AC Yüksek Gerilim Vakumlu Devre Kesici Siparişi İçin Teknik Özellikler IEC56: AC Yüksek Gerilim Devre Kesiciler
