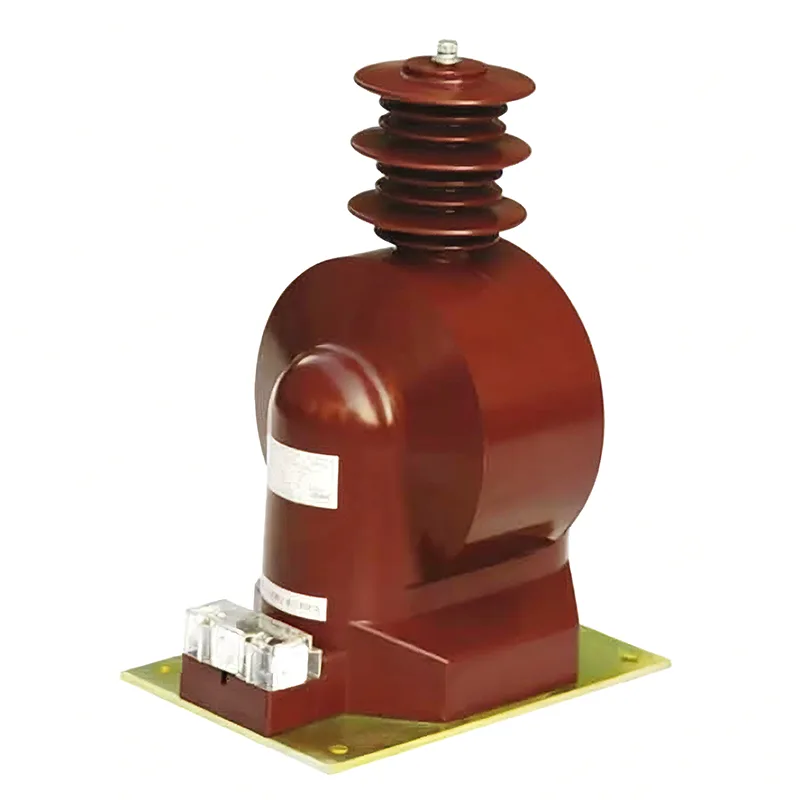

35 kV Gerilim Trafosu

Yüksek kaliteli 35 kV gerilim transformatörü üreticisi olarak Youbian, seçim yapmakta zorlandığınız veya kararsız kaldığınızda gerilim transformatörlerini fabrikamızdan satın almayı tercih edebilirsiniz. Uzun yıllara dayanan deneyime, eksiksiz donanıma ve sizin için tüm sorunları çözecek bir ekibe sahip bir üreticiyiz.

Gerilim transformatörlerinin yapısal özellikleri nelerdir?

1) Yağa batırılmış gerilim transformatörü

Yağlı gerilim transformatörleri tek kademeli ve seri tek kademeli olmak üzere ikiye ayrılır. Tek kademeli tip 220kV ve altındaki gerilim seviyelerinde kullanılabilirken, seri tip ise 66kV ve üzeri tüm gerilim seviyelerinde kullanılabilir. Tek kademeli tipin birincil ve ikincil sargıları, yalıtım derecelendirilmemiş şekilde ortak bir demir çekirdek üzerine sarılır ve manyetik bağlantı yoluyla enerji dönüşümü sağlanır. Kaskad tipi, aynı sarım sayısına sahip, yarım sarımlı aynı demir çekirdek üzerine monte edilmiş, yukarıdan aşağıya doğru düzenlenmiş ve yüksek gerilim ile toprak arasına bağlanan birden fazla birincil sargıdan oluşur.

2) SF6 gaz yalıtımlı gerilim trafosu

SF6 gaz yalıtımlı gerilim transformatörü, bir kasa, yalıtım manşonu, demir çekirdek, birincil ve ikincil sargılar ve kurulum aksesuarlarından oluşur. Birincil sargı genellikle pagoda şeklinde katmanlı bir sargıyı benimser ve kademeli bir şekilde sarılır. İkincil sargı, genellikle tek fazlı çift sütunlu lamine demir çekirdek olan demir çekirdeğe yakın bir şekilde sarılmış katmanlı bir sargıdır. SF6 gaz yalıtımlı gerilim transformatörleri GIS ile eşleştirilebilir veya bağımsız SF6 gaz yalıtımlı gerilim transformatörleri olarak kullanılabilir.

Gerilim trafolarının kablolama yöntemleri nelerdir?

1) Tek fazlı kablolama, yüksek toprak akımlı sistemlerde hatta voltaj veya senkronizasyon olup olmadığını belirlemek için yaygın olarak kullanılır. Her iki faz da bağlanabilir, ancak başka bir kriter de bara geriliminin karşılık gelen fazının kullanılmasıdır.

2) Gerilimin iki fazı arasına bağlanan bir gerilim trafosu esas olarak küçük akım topraklama sistemlerinde hattın gerilim altında mı yoksa senkron mu olduğunu belirlemek için kullanılır, çünkü küçük topraklama akım sistemleri tek fazlı topraklamaya izin verir. Yalnızca tek faz-toprak gerilim trafosu kullanılıyorsa, gerilim trafosu tam olarak topraklama fazındaysa ve o fazın ölçülen toprak gerilimi sıfırsa, hattın gerilim altında olup olmadığının doğrulanması mümkün değildir. Yanlış değerlendirilirse senkronize olmayan kapanmaya neden olabilir

Akım trafolarının kablolamasında aşağıdakilere dikkat edilmelidir

1) 35 kV gerilim trafosunun sekonder tarafı kullanım sırasında açık devre yapılmamalıdır. Kullanım sırasında aletleri veya röleleri sökerken, sekonder tarafa önceden kısa devre yapılmalıdır. Kurulum sırasında kablolama güvenilir olmalı ve ikincil tarafa sigorta takılmasına izin verilmemelidir;

2) İkincil tarafın bir ucu topraklanmış olmalıdır. Birincil ve ikincil taraflarda izolasyon hasarını önleyin ve yüksek voltajın ikincil tarafa girerek kişisel ve ekipman güvenliğini tehlikeye atmasını önleyin;

3) Kablolama yaparken kutuplara dikkat edin. Akım trafosunun primer ve sekonder taraflarındaki polarite terminalleri harflerle gösterilmiştir.

4) Birincil taraf devreye seri olarak bağlanır ve ikincil taraf rölesi veya ölçüm cihazı seri olarak bağlanır.
