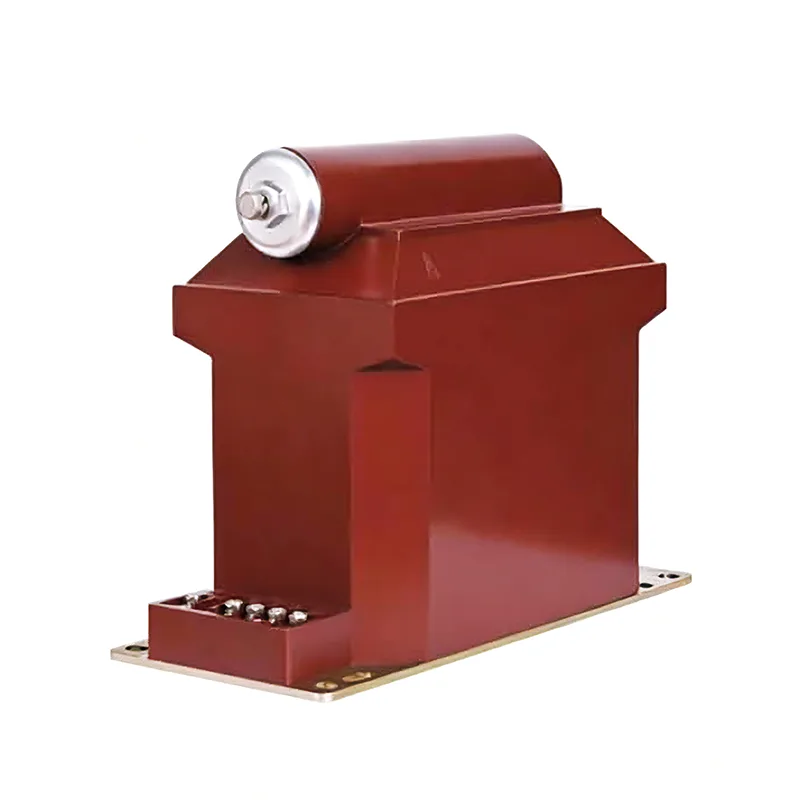

33 kV Gerilim Trafosu

Youbian'ın dayanıklı 33 kV gerilim transformatörü, gerilim gerilimi dağılımını iyileştirmek amacıyla birincil ve ikincil bobinler için özel sarma ve koruma teknikleri kullanır. Her bobin, katmanlar arasında yüksek bir dielektrik sağlamak için polyester filmle dikkatlice yalıtılmıştır. Tamamlanan sarma yapısını ve çift halkalı demir çekirdeği destek çerçevesine monte edin.

Önlemler

1. 1,33 kV gerilim trafosunun işletmeye alınmadan önce yönetmeliklerde belirtilen maddelere göre test ve muayeneden geçmesi gerekmektedir. Örneğin polarite ölçümü, bağlantı grubu, izolasyon sallanması, nükleer faz sırası vb.

2. Gerilim trafosunun kablolaması doğruluğunu sağlamalıdır. Birincil sargı, test edilen devreye paralel olarak bağlanmalı ve ikincil sargı, bağlı ölçüm cihazının, röle koruma cihazının veya otomatik cihazın gerilim bobinine paralel olarak bağlanmalıdır. Aynı zamanda polaritenin doğruluğuna da dikkat edilmelidir.

3. 33 kV gerilim trafosunun sekonder tarafına bağlanan yükün kapasitesi uygun olmalı, gerilim trafosunun sekonder tarafına bağlanan yük ise nominal kapasitesini aşmamalıdır, aksi takdirde transformatörün hatasını artıracak ve ölçüm doğruluğuna ulaşmayı zorlaştıracaktır.

4. 4,33 kV gerilim trafosunun sekonder tarafında kısa devreye izin verilmez. Gerilim trafosunun içindeki küçük empedans nedeniyle, sekonder devrenin kısa devre edilmesi durumunda, sekonder ekipmanlara zarar verecek ve hatta kişisel güvenliği tehlikeye atacak kadar büyük bir akım oluşacaktır. Gerilim transformatörleri, sekonder taraftaki kısa devrelerden kaynaklanan hasarlardan kendilerini korumak için sekonder tarafta sigortalarla donatılabilir. Mümkün olduğunda, transformatörün yüksek gerilim sargısındaki veya kurşun kablolarındaki arızalar nedeniyle yüksek gerilim güç şebekesinin birincil sistemin güvenliğini tehlikeye atmasını önlemek için birincil tarafa da sigortalar takılmalıdır.

5. Ölçü aletleri ve rölelerle temas halinde olan kişilerin güvenliğini sağlamak amacıyla gerilim trafosunun sekonder sargısının bir topraklama noktasının olması gerekir. Çünkü topraklama sonrasında primer ve sekonder sargılar arasındaki izolasyonun zarar görmesi, yüksek voltajın cihazlarda ve rölelerde kişisel güvenliği tehlikeye atmasını önleyebilir.

6. Gerilim trafosunun sekonder tarafında kısa devre yapılmamalıdır.

Yalıtım ve koruma için bileşen, otomatik olarak vakum basıncıyla hidrofobik sikloalifatik epoksi reçineye (HCEP) dökülür. HCEP malzemesi mükemmel ark yörüngesine, ozon ve ultraviyole direncine sahiptir ve aynı zamanda fiziksel gücü korur. HCEP'in hidrofobik yüzey özellikleri nemli, rutubetli veya kirli ortamlarda son derece güvenilir performansını garanti eder.

35KV dağıtım hatları, kömür madenleri, enerji santralleri, demiryolları ve fabrikalarda kullanılabilir.

33 kV gerilim transformatörü IEC60044-2'ye kesinlikle uygundur; IEC 61869-1，3； ANSI/IEEE C57.13。

başvuru

Demiryolu; Kömür madenleri; Elektrik sayacı; Enerji santrali; Elektrik enerjisi sayacı; Elektrik santrali; Orta gerilim şalt sistemi; Petrol ve gaz şirketleri; Güç Dağıtım Kutusu; Güç dağıtım sistemi; Hava yalıtımlı dolap; Halka ağ dolabı; Ölçüm cihazı; Elektrik Bürosu; Orta gerilim güç kalitesi analizörü; Endüstriyel ve madencilik işletmeleri;

özellik

Ağırlık: 50kg;

Hizmet ömrü: 30 yıl;

Malzeme: Epoksi reçine (HCEP);

36 kV'a kadar anma gerilimi;

Doğruluk seviyesi: 0,2 0,5 6P 3P;

33KV 35KV 36KV iç mekan uygulaması;

Tek kutuplu gerilim trafo tasarımı;

Kısıtlı termal çıkış (VA): 300VA/600VA;

Makul yapı, sağlam yapı;

Nominal voltaj oranı: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Nominal Temel Yalıtım Seviyesi (BIL) 200 kV'a kadar;

Mükemmel kısa devre ve ısı direnci;
