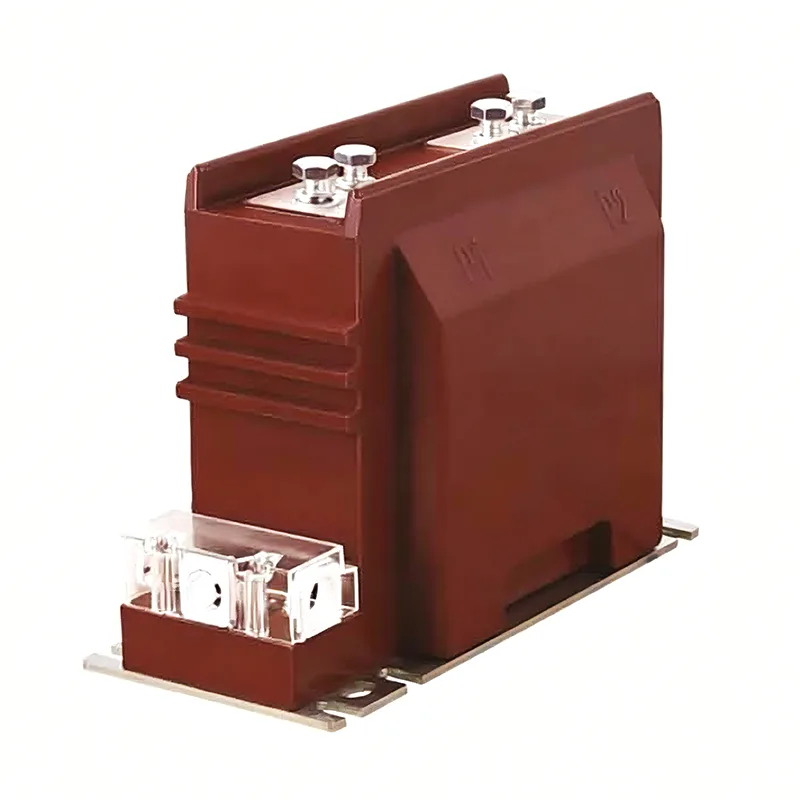

11 Kv Akım Trafosu

Youbian'ın yüksek kaliteli 11 Kv Akım Trafosu, akım dönüşümünde ve elektriksel izolasyonda rol oynar. Enerji üretimi, dönüşümü, iletimi, dağıtımı ve tüketim hatlarındaki akım, birkaç amperden onbinlerce ampere kadar büyük farklılıklar gösterir. Ölçme, koruma ve kontrol kolaylığı için nispeten düzgün bir akıma dönüştürmek gerekir. Ayrıca hattaki voltaj genellikle yüksektir ve doğrudan ölçüm çok tehlikelidir. Dahu Electric sizi en yeni, en çok satan, uygun fiyatlı ve yüksek kaliteli 11 kV akım transformatörlerini satın almak için fabrikamıza davet ediyor. Sizinle çalışmayı sabırsızlıkla bekliyoruz.

11 Kv Akım Trafosu modeli

İlk harf: L - akım trafosu

İkinci harf: A - duvar stilinden; Z sütunu tipi; M-bara tipi; D - Tek geçişli tip; V - ters yapı; J - Sıfır dizisi

Topraklama tespiti amacıyla; W - Anti kirlilik; R - Çıplak sarma tipi

Üçüncü harf: Z - epoksi reçine döküm tipi; C - Seramik izolasyon; Q - Gaz yalıtımlı ortam; W - Mikrobilgisayar korumasına özel

Dördüncü harf: B - koruma seviyeli; C - Diferansiyel koruma; D-D seviyesi; Q - Gelişmiş tür; J - Geliştirilmiş ZG

Beşinci hane: Gerilim seviyesi ürün seri numarası

Seçim esası

anma gerilimi

Akım trafosunun anma gerilimi, kurulum noktası hattının anma geriliminden büyük olmalıdır.

dönüşüm oranı

Herkes mevcut IC'yi bir yüke göre hesaplamalı ve akım trafo oranını seçmelidir. Akım trafolarının primer tarafının nominal akım oranı için çeşitli spesifikasyonlar vardır (20, 30, 40, 50, 75, 100, 150, 2 × a/C gibi) ve sekonder tarafın nominal akımı genellikle 1A veya 5A'dır. Bunlardan 2 × a/C, aynı ürün için iki akım oranının bulunduğunu belirtir ve bu oran, ürünün bağlantı parçalarının kablolama yöntemi değiştirilerek elde edilebilir. Seri bağlandığında akım oranı a/c, paralel bağlandığında ise akım oranı 2 × a/C olur. Genel olarak, akım transformatörlerini ölçmek için akım dönüşüm oranının seçimi, I1n nominal akımının hattaki yük akımından (yani hesaplanan IC'den) daha az olmamasını sağlamalıdır. Hattaki yük hesaplama akımı 350A ise akım trafosunun dönüşüm oranı 400/5 olarak seçilmelidir. Koruma amaçlı kullanılan 11 Kv Akım Trafosunun doğruluk gereksinimlerini sağlamak için dönüşüm oranı daha büyük seçilebilir.

Doğruluk seviyesi seçimi prensibi: Faturalama ve ölçüm için kullanılan akım trafosunun doğruluk seviyesi 0,5 seviyesinden düşük olmayacak; Her gelen ve giden devredeki yük akımının büyüklüğünü izlemek için kullanılan ampermetrede 1,0-3,0 seviyeli akım transformatörleri kullanılmalıdır. Doğruluk hatasının belirtilen değeri aşmamasını sağlamak için, akım transformatörünün ikincil yükü (volt amper) genel olarak doğrulanır ve transformatörün ikincil yükü S2, nominal yük S2n'den daha büyük değildir, böylece seçilen doğruluk garanti edilebilir. Doğruluk doğrulama formülü: S2 ≤ S2n.
