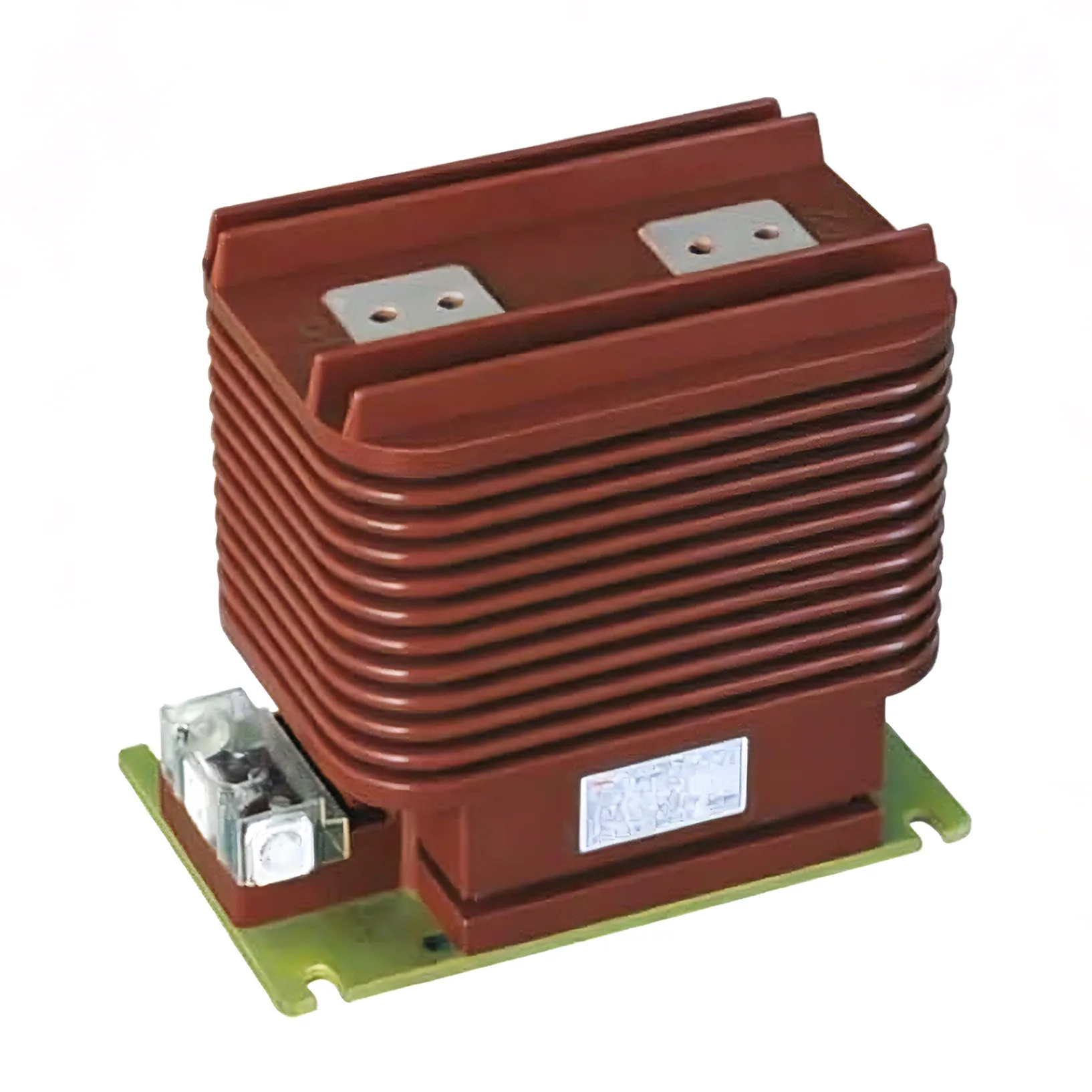

24 kV Akım Trafosu

Youbian tarafından üretilen 24 kV akım trafosu, iç mekan şalt sisteminin önemli bir bileşenidir. Eğer bina içi şalt sistemi kullanıyorsanız ürünümüz kesinlikle tam size göre olup modern elektrik sistemlerinde önemli bir rol oynamaktadır. Sadece akımı ölçmekle kalmıyor, aynı zamanda enerji izleme ve tek fazlı ve üç fazlı AC sistemlerde koruyucu rölelerin sorunsuz çalışmasını sağlamak gibi önemli görevleri de yerine getirmesi gerekiyor.

Özellikler

Epoksi reçine, dielektrik özelliklerinin yanı sıra mükemmel mekanik dayanıma da sahiptir. Bu malzeme yüksek çekme mukavemetine sahiptir; bu, 24 kV akım transformatörünün deformasyon veya kırılma olmadan önemli mekanik gerilime dayanabileceği anlamına gelir. Bu, akım transformatörünün dahili bileşenlerinin dış kuvvetlerden ve titreşimlerden korunmasında istikrarlı bir yardım sağlar.

Epoksi reçine dökümleri, epoksi reçinenin kalıplara dökülerek yapılmasıyla akım trafoları için oldukça güvenli izolasyon sağlar. Döküm işlemi aynı zamanda düzgün ve kesintisiz bir yalıtım katmanı sağlayarak elektrik arızasını ve sızıntıyı etkili bir şekilde önler. Ayrıca yalıtım nem, toz ve kimyasallar gibi çevresel faktörleri engelleyerek iç bileşenlerin korunmasını daha da artırır. Bu üretim yöntemi, dökümlerin kalitesini ve güvenilirliğini garanti ederek onu enerji endüstrisinde yaygın olarak kullanılan yalıtım malzemelerinden biri haline getirir.

33kV akım trafolarının sargılarında yaygın olarak bakır teller kullanılmaktadır. Bu malzemeler yüksek iletkenliğe ve mekanik dayanıklılığa sahiptir ve operasyonel strese dayanırken akım sinyallerini verimli bir şekilde iletebilir.

Youbian'ın 33kV akım transformatörleri, işlevselliğinin yanı sıra kalite ve yeniliğe olan bağlılıklarıyla da bilinmektedir. Gelişmiş özellikleri entegre eder, sıkı testlerden geçer ve endüstri standartlarını karşılar.

Detaylar

Akım trafolarının tasarımı, dahili olarak kurulan yüksek gerilim dağıtım tesislerini ölçmek ve korumak için kullanılır.

İkincil akımın değeri birleştirilebilen 5A veya 1A'dır. Ölçüm devresinin doğruluk seviyesi 0,2S, 0,2, 0,5S, 0,5, 1, 3, koruma devresinin doğruluğu ise 5P, 10P ve PS'dir. Transformatör, nominal yükün %25 ila %100'ü aralığında gerekli doğruluk seviyesini karşılar.

Çalışma akımını IN'in %120'si ile sınırlayın. Üretici ile müşteri arasındaki anlaşmaya göre IN'in %200'ü gibi başka değerler de sağlanabilir.

CT, tek veya çoklu birincil sargılara sahip bir transformatör olarak yapılmıştır. Bu 24 kV akım trafolarının en yeni yapısı, sadece sekonder tarafta değil aynı zamanda primer tarafta da anahtarlamaya izin vermektedir. Ana şalter, iki adet jumper'ın iki adet M12 vida ile devreye bağlanmasıyla kolaylıkla monte edilebilir.

24 kV akım transformatörünün tasarımı, dahili olarak kurulan yüksek gerilim dağıtım tesislerinin ölçülmesi ve korunması için kullanılır.

İkincil akımın değeri birleştirilebilen 5A veya 1A'dır. Ölçüm devresinin doğruluk seviyesi 0,2S, 0,2, 0,5S, 0,5, 1, 3, koruma devresinin doğruluğu ise 5P, 10P ve PS'dir. Transformatör, nominal yükün %25 ila %100'ü aralığında gerekli doğruluk seviyesini karşılar.
