10 KV Akım Trafosu

Youbian'ın dayanıklı 10 kV akım transformatörü neden dağıtım sisteminin "gözü"dür? Çünkü 10kV dağıtım sisteminde akım trafoları, enerji nakil şebekesinin güvenliğini ve doğru ölçümünü sağlayan temel ekipmanlardır. Güç sisteminin "gözleri" gibidirler; yüksek gerilimi ve büyük akımı orantılı olarak düşük gerilime ve küçük akıma dönüştürürler; ölçüm, koruma ve izleme için kararlı sinyaller sağlarlar.

Zor seçim, kararsız kalite ve gecikmiş tedarikten dolayı sıkıntı mı çekiyorsunuz? 10kV şalt ve ring ana ünitesiyle uyumlu, hem ölçüm hem de koruma gereksinimlerini karşılayan bir akım trafosuna mı ihtiyacınız var? Youbian'ın 10 kV akım trafosuna bir bakın, beklentilerinizi kesinlikle karşılıyor.

Ürün Temeli Giriş

2.1 Ürün Tanımı ve Temel Rolü

10 kV akım transformatörü (CT), bir elektromanyetik transformatör türüne ait, 10kV gerilim seviyesine uygun yüksek gerilim akım dönüştürme ekipmanıdır. Temel işlevi, yüksek voltaj tarafındaki yüksek akımları (100A, 200A, 600A, vb. gibi) sabit bir dönüşüm oranında standart 5A veya 1A ikincil akımlara dönüştürmek, yüksek voltaj sistemleri ile düşük voltaj ölçüm ve koruma devreleri arasında elektriksel izolasyon sağlamak ve aynı zamanda enerji ölçümü, röle koruması ve güç izleme için doğru akım sinyalleri sağlamaktır.

2.2 Ürün Yapısı ve Teknik Özellikler

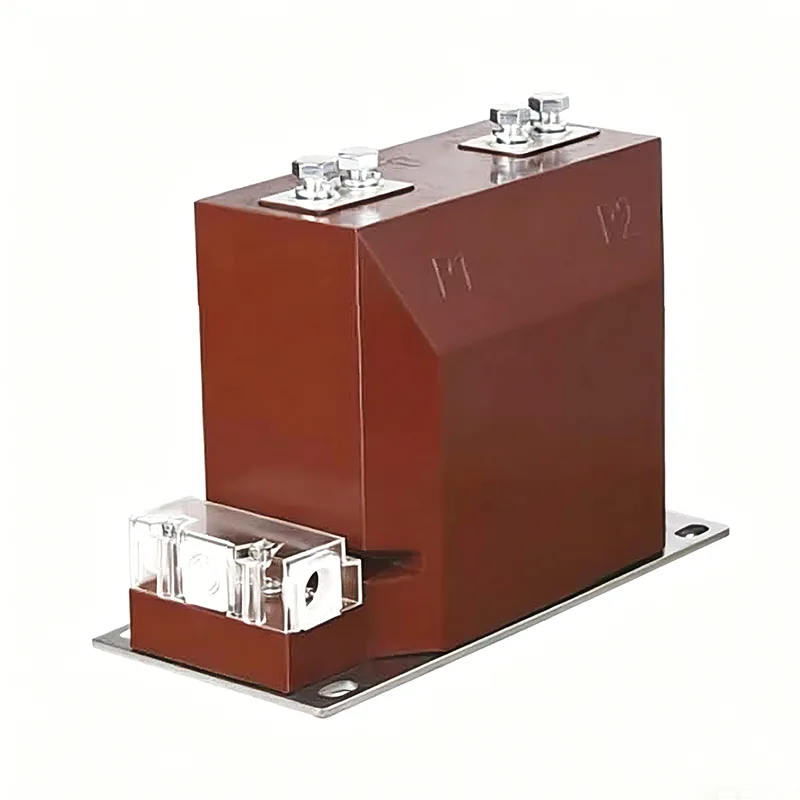

Bu 10 kV akım transformatörü, ana gövde olarak kahverengi bir epoksi reçine kabuk ile tamamen kapalı bir döküm yalıtım yapısı olan bir epoksi reçineyi benimser. Birincil sargının P1/P2 terminalleri bakır çubuklarla dışarı çıkarılır ve ikincil sargının çıkışı şeffaf bir bağlantı kutusu aracılığıyla sağlanır. Alt kısım, standart şalt cihazının kurulum boyutuyla uyumlu paslanmaz çelik bir montaj plakasıyla donatılmıştır.

Tamamı dökülmüş yapı yağsızdır, hava boşluğu yoktur, neme dayanıklıdır, kirlenmez ve patlamaya dayanıklıdır ve günlük bakıma ihtiyaç duymadan -40°C ile+40°C arasındaki zorlu ortamlarda stabil şekilde çalışabilir;

Youbian, ölçüm için 0,2S ve 0,5, koruma için 5P10 ve 10P10 gibi çoklu doğruluk seviyelerini destekleyerek farklı senaryoların ölçüm ve koruma ihtiyaçlarını karşılar;

10kV dağıtım sistemlerinin çeşitli mevcut özelliklerine uygun 5/5~3000/5A gibi çeşitli oranları özelleştirebilir;

Demir çekirdek, yüksek kaliteli silikon çelik saclardan yapılmıştır ve sargı düzeni makul olup, artık manyetizmanın etkisini etkili bir şekilde azaltır ve yüksek akım etkisi altında ölçüm doğruluğunu sağlar;

Entegre yapısal tasarım, kompakt boyut, doğrudan 10kV şalt sistemine, halka ana üniteye ve kutu tipi trafo merkezine monte edilir, kabin alanından tasarruf sağlar.

Ürünün temel avantajları

Demir çekirdekli malzemelerin seçiminden, sarım ve epoksi reçine dökümüne kadar, 10kV koruyucu akım transformatörlerinin her işlemi, GB 1208-2006 "Akım Transformatörleri" ulusal standardını sıkı bir şekilde takip eder. Fabrikadan çıkmadan önce %100 dönüşüm oranı hatası, açı hatası, izolasyon dayanım gerilimi, sıcaklık artışı ve diğer kapsamlı testler yapılarak vasıfsız ürünlerin fabrikadan çıkmaması sağlanır;

Yüksek rakım, yüksek nem ve yüksek akım gibi özel çalışma koşulları için, özel yalıtım seviyeleri, dönüşüm oranları ve kurulum boyutları, müşterilerin kişisel ihtiyaçlarını karşılayacak şekilde özelleştirilebilir;

10 kV akım trafosu, yaşlanma karşıtı ve koronaya dayanıklı, 30 yılı aşkın servis ömrüne sahip, ömür boyu tek seferlik kurulumdan yararlanabilen, yüksek kaliteli epoksi reçine ve ithal silikon çelik saclardan yapılmış olup;

İkincil sargı, güç sistemi güvenlik düzenlemelerine uygun olarak, yüksek voltajın ekipman ve personel güvenliğini tehlikeye atmasını önlemek için açık devre korumalı olarak tasarlanmıştır.

Başvuru

10kV trafo merkezlerinin, dağıtım odalarının ve kutu tipi trafo merkezlerinin enerji ölçümü, elektrik faturası ödemesi için doğru veriler sağlar;

10kV şalt cihazı ve halka ana ünitesinin aşırı akım koruması, hızlı kopma koruması ve diferansiyel koruması, güç şebekesi arızalarında hızlı açmayı sağlar;

Dağıtım ağı otomasyon sistemi ve akıllı şebeke akımı izleme yoluyla elektrik şebekesi çalışma durumunun gerçek zamanlı izlenmesi;

Fabrikalarda, madenlerde ve veri merkezlerinde 10kV enerji dağıtım sistemi, endüstriyel üretim elektriğinin güvenliğini sağlıyor;

Fotovoltaik santraller ve rüzgar enerjisi projelerinin 10kV şebeke bağlantılı sistemi, yeni enerji üretiminin özel çalışma koşullarına uygundur.

Şirketin gücü ve işbirliği örnekleri: Güç kaliteyi doğurur, hizmet güveni kazanır

Zhejiang Dahu Electric Co., Ltd., Çin'de profesyonel bir transformatör araştırma ve geliştirme, üretim ve satış kuruluşudur. Uygun ulaşım ve eksiksiz endüstriyel destek tesisleri ile Çin'deki elektrikli ev aletlerinin başkenti olarak bilinen Zhejiang Eyaleti, Yueqing Şehri, Xiangyang Sanayi Bölgesi'nde yer almaktadır. Şirket, 10kV ve 35kV gibi gerilim seviyelerinde akım trafosu ve gerilim trafosu üretimine odaklanmaktadır. Çin'de gelişmiş epoksi reçine döküm üretim hatları ve kapsamlı bir test laboratuvarı bulunmaktadır. ISO9001 kalite yönetim sistemi ve ISO14001 çevre yönetim sistemini kurmuştur. Ürünleri ulusal yetkili kurumların test ve sertifikasyonunu geçmiş olup Güneydoğu Asya, Orta Doğu ve Afrika gibi birçok ülke ve bölgeye ihraç edilmektedir.

Şirket her zaman "teknoloji lideri, insan odaklı" iş felsefesine bağlı kalmakta, ürün kalitesini işletmenin hayatı olarak kabul etmekte, sürekli araştırma ve geliştirmeye yatırım yapmakta, ürün performansını sürekli olarak optimize etmekte ve müşterilere uygun maliyetli güç ekipmanı çözümleri sunmaktadır.
