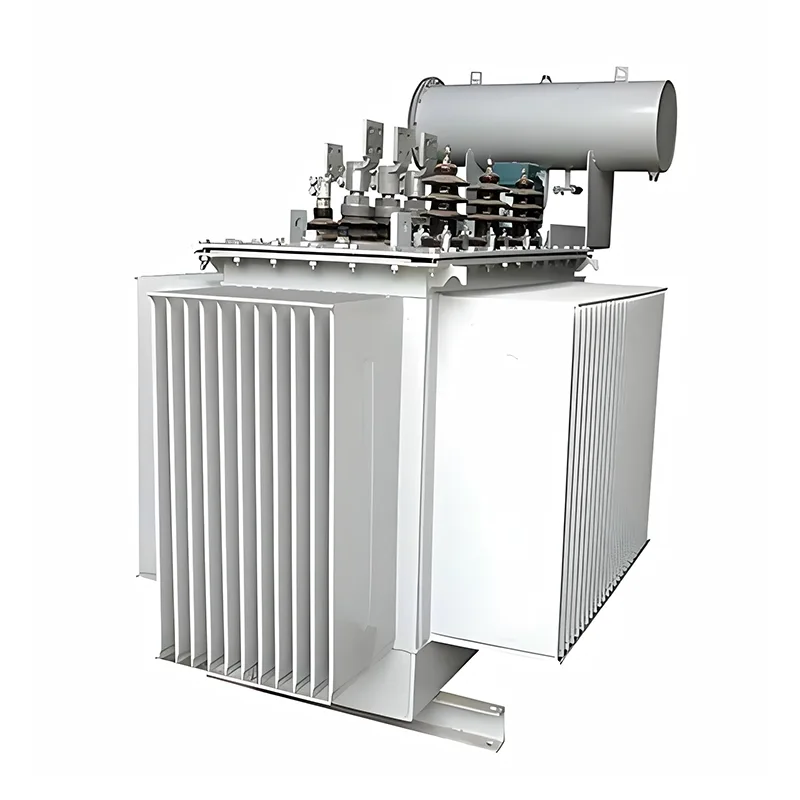

33kv 12 12.5 Mva 3 Fazlı Güç Trafosu

Youbian, Çin'de 33kV 12 12,5 Mva 3 Fazlı Güç Transformatörlerinin lider tedarikçisidir. Mutlak fiyat avantajına sahip, üst ve alt tedarikçiler arasında yer alan fabrikalarımız var. Ürünlerimizle ilgileniyorsanız, sorularınız için bizimle iletişime geçebilirsiniz ve uzmanların bunları özelleştirmesini sağlayabiliriz!

Bakım Kılavuzu

1. 33kV 12 12,5 Mva 3 Fazlı Güç Transformatörünün bakımını yaparken, sahadaki tüm personelin güvenliğini ön planda tutuyoruz. Kazaların meydana gelmesini önlemek için lütfen ilgili çalıştırma prosedürlerine ve güvenlik önlemlerine kesinlikle uyun.

2. Transformatörlerin bakımı ilgili bilgi ve tecrübeye sahip profesyoneller tarafından yapılmalıdır. Transformatörlerin operasyonel durumunu ve sorunlarını doğru bir şekilde değerlendirebilir ve ilgili önlemleri alabilirler.

3. Düzenli bakımın sağlanması için bakım önceden belirlenen plana göre yapılmalıdır. Bakım planına uymak, bakım ihmallerinden kaynaklanan arızaların önlenmesine yardımcı olur.

4. 33kV 12 12,5 Mva 3 Faz Güç Trafosunun bakım süreci ve sonuçları detaylı olarak kayıt altına alınmalıdır. Buna gelecekteki analiz ve referans için bakım tarihleri, yürütülen faaliyetler, test sonuçları vb. dahildir.

5. Bakım sırasında acil durumlarla başa çıkmak için hazırlıklar yapılmalıdır. Bu, gerekli bakım araçlarına ve yedek parçalara sahip olmanın yanı sıra bakım hizmetleri için iletişim bilgilerine sahip olmayı da içerir.

Yapısal özellikler

(1) Demir çekirdek

Demir çekirdek, soğuk haddelenmiş yönlendirilmiş silikon çelik saclardan yapılmıştır. Laminasyonlar GEORG sabit uzunlukta kesme hatları kullanılarak kesilir,

Bu kesme hattı, kademeli istifleme kesme ve otomatik istifleme işlevlerine sahiptir.

Çok seviyeli lamine yapı kayıpları ve gürültüyü azaltabilir.

Demir çekirdekli kolon ve boyunduruktaki çelik plakalar, cam epoksi reçine yapıştırıcıyla birbirine kenetlenir.

(2) Sarma

33kV 12 12,5 Mva 3 Fazlı Güç Transformatörünün iletkeni, yüksek kaliteli emaye bakır telden veya kağıda sarılı bakır telden yapılmıştır ve sargı formları şunları içerir:

Yalıtım mukavemetini sağlamak için tambur, spiral, geliştirilmiş spiral, sürekli ve kademeli. Yüksek gerilim sargıları için standart bant özelliği ± 2 * %2,5'tir.

(3) Yakıt deposu

Yakıt deposu, yakıt deposu kapağı ve yağ depolama tankının tamamı oluklu çelik plakalardan yapılmıştır. Küçük transformatörler kullanılır

Derin yağ deposu ve yağ deposu kapağı, büyük transformatörlerde ise çan şeklindeki yağ depoları kullanılır. Oluklu yapı etkili bir yağ soğutma yöntemidir.

(4) Yalıtım yağı

Yakıt deposunu IEC296 standardını karşılayan, PCB veya PCT içermeyen yüksek kaliteli mineral yağla doldurun.

Yalıtım yağı, transformatörlerin soğutulmasına yardımcı olmak ve bazı dahili canlı parçalar arasında yalıtım sağlamak için kullanılır.

(5) Kademe değiştirici

Kademe değiştiriciler, transformatörlerin çıkış gerilimini istenilen seviyeye ayarlamak için kullanılır. Bunu, sistemdeki trafo oranını değiştirmek için yüksek gerilim sargısının dönüşlerini değiştirerek başarıyoruz. Kademe değiştirici, yükte kademe değiştirici (OLTC) veya yük altında kademe değiştirici (OCTC) olabilir.

(6) Montaj

Transformatörün aktif kısmı demir çekirdek ve sargıdan monte edilir. Aktif parça, çoklu sargı ve izobarik kuru montaj yöntemini benimseyerek elektriksel gücü ve kısa devre direncini etkili bir şekilde artırır.

Test ekipmanları

33kV 12 12,5 Mva 3 Fazlı Güç Transformatörlerimizin her birinin kalitesini ve güvenilirliğini garantileyen yüksek teknolojiye sahip ekipmanlar kullanılmalı ve IEC standartlarına göre titizlikle test edilmelidir.
