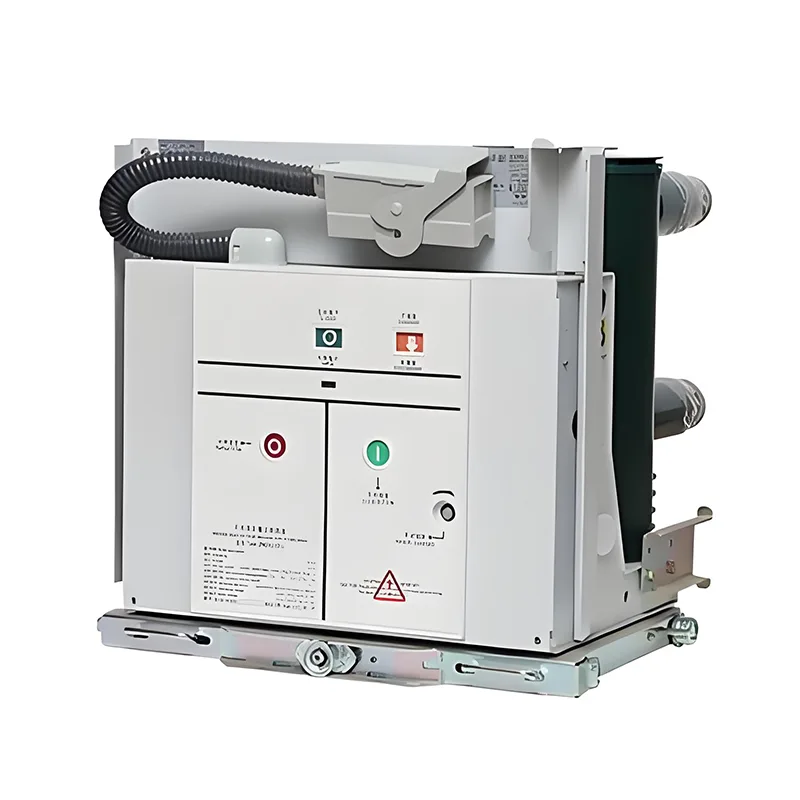

24kv kapalı VCB

Youbian'ın yüksek kaliteli 24kV iç mekan VCB'si, 7,2kV~24kV nominal gerilimi ve 50/60Hz frekansı olan üç fazlı AC güç sistemleri için uygundur. Genel olarak enerji santralleri, trafo merkezleri, petrokimya, metalurji, imalat, havalimanları, yerleşim alanları vb. birçok alanda elektrikli ekipmanların kontrolü ve korunması amacıyla kullanıyoruz. Özellikle anma akımında çalışma frekansının düşük olduğu veya birden fazla kısa devre akımının gerekli olduğu durumlar için uygundur.

Kullanım ortamı

a) Hava sıcaklığı: maksimum sıcaklık:+40 °C; Minimum sıcaklık: -25 OC

b) Nem: Aylık ortalama %95 nem; Günlük ortalama nem oranı %90

c) Yükseklik: Maksimum kurulum yüksekliği: 2500 metre

d) Ortam havasında belirgin aşındırıcı veya yanıcı gaz, buhar veya başka bir kirlilik olmamalıdır.

e) Sık ve şiddetli titreşim yok

Not: Kısa devre kesme akımı ve anma akımı müşteri ihtiyaçlarına göre özelleştirilebilir.

Temel Özellikler

Bu VCB'nin ana bileşenleri, daha güçlü darbe direncine, toz önleme ve yoğuşma önleme performansına sahip uluslararası marka sızdırmazlık direkleri, vakumlu ark söndürme odaları ve ana iletken devre bileşenleri ile kapatılmıştır.

24kV iç mekan VCB'nin çevresel açıdan güçlü bir uyarlanabilirliği vardır ve işletme ve bakım maliyetlerini önemli ölçüde azaltabilir.

Çalıştırma mekanizmasının ve devre kesici gövdesinin entegre tasarımı, tip testiyle doğrulanmıştır.

24kV İç Mekan VCB'nin E2 seviyesinde elektrik ömrü ve M12 seviyesinde mekanik ömrü vardır ve uzun ömürlü ve güvenilir performans sağlar.

Çevre gereksinimleri

Çevresel sıcaklık: maksimum sıcaklık+40°C, minimum sıcaklık -15°C.

Ortam nemi: Günlük ortalama bağıl nem ≤ %95, aylık ortalama bağıl nem ≤ %90, günlük ortalama buhar basıncı ≤ 22 × 10 ⁻ 3 MPa, aylık ortalama buhar basıncı ≤ 1,8 × 10 ⁻ 3 MPa.

Yükseklik: 1000 metreyi geçmiyor.

Sismik yoğunluk 8. seviyeyi geçmeyecektir.

Çevredeki hava toz, duman, aşındırıcı ve/veya yanıcı gazlar, buharlar veya tuz spreyi ile önemli ölçüde kirlenmemelidir.

Dikkat: Çalışma ortamı yukarıda belirtilen koşulları aşarsa lütfen uygun önlemleri alması için üreticiye danışın.
